Pannelli Endotermici Genius

Genius 10 LB Top 4

PRINCIPALI COMPONENTI

  1. N. 14 pannelli endotermici così strutturati:

    • Telaio in alluminio ad alta rigidità con angoli smussati e carter di copertura del sistema di bloccaggio.
    • Elemento riscaldante composto da lastra in alluminio verniciato con processo a polvere di colore bianco.
    • Pannello posteriore realizzato in lamiera zincata
    • Tra i due pannelli endotermici è presente un elemento isolante realizzato in lana di roccia ad alta densità
    • Peso complessivo del pannello Kg. 14

    Questi pannelli endotermici hanno la funzione nella fase di verniciatura di scaldare l’operatore e la vettura, mentre nella fase di essicazione hanno la funzione di scaldare solo la vettura.

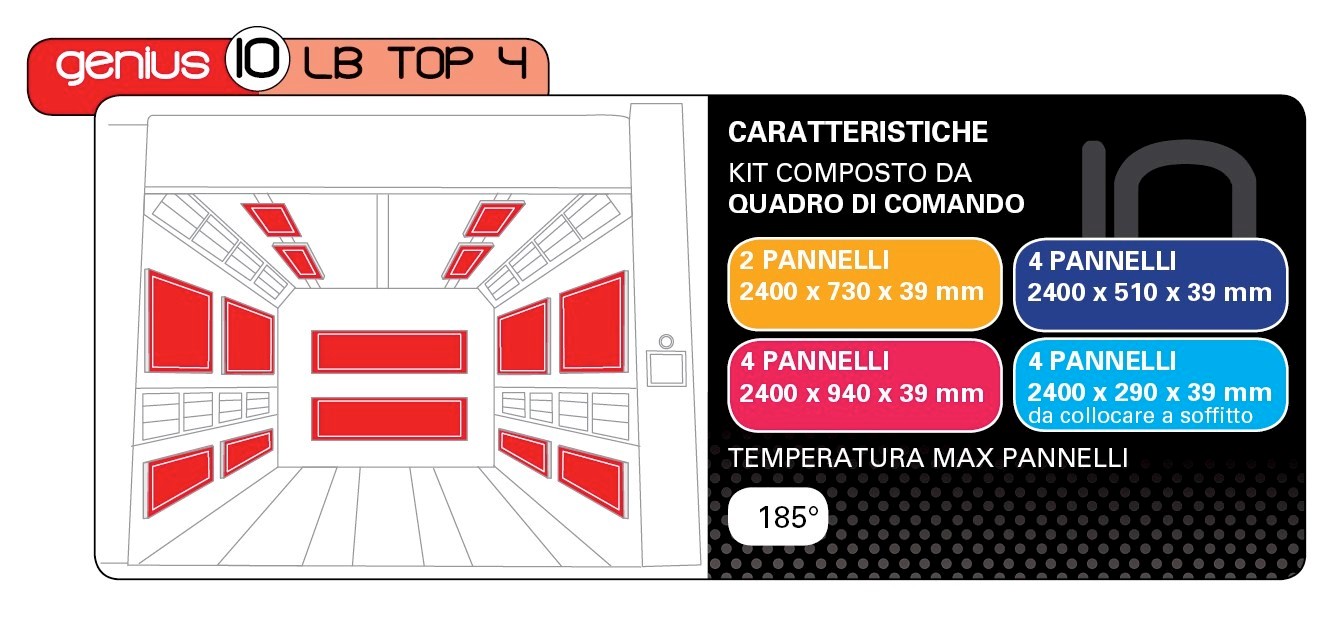

    Il loro posizionamento è previsto nel seguente modo:

    • N. 4 pannelli endotermici nel lato sinistro della cabina
    • N. 2 pannelli endotermici nel lato posteriore della cabina
    • N. 4 pannelli endotermici nel lato destro della cabina
    • N. 4 pannelli endotermici nel plenum della cabina

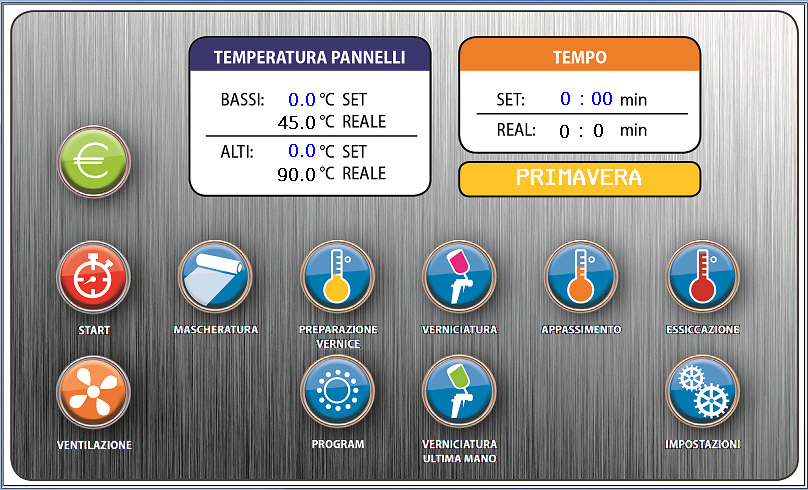

  2. N. 01 quadro di comando TOUCH SCREEN da 7” a colori

    Il quadro di comando ha la possibilità di selezionare il funzionamento dei pannelli endotermici nel seguente modo:

    1. Accensione dei pannelli endotermici di fondo
    2. Accensione dei pannelli endotermici di fondo + pannelli endotermici di sinistra
    3. Accensione dei pannelli endotermici di fondo + pannelli endotermici di destra
    4. Accensione dei pannelli endotermici di fondo + pannelli endotermici di sinistra + pannelli endotermici di destra
    5. Accensione pannelli endotermici nel plenum

    Il quadro di comando controlla le seguenti funzioni:

    1. Temperatura dei pannelli endotermici in verniciatura
    2. Temperatura dei pannelli endotermici in essiccazione
    3. Tempo di appassimento
    4. Tempo di essiccazione
    5. Accensione lampeggiatore nella fase di essiccazione



DATI TECNICI

Dimensione pannelli endotermici sulla parete di fondo mm 2400 x 740 x 39
Potenza elettrica Kw. 6.6
Dimensione pannelli endotermici sotto le luci mm 2400 x 510 x 39
Potenza elettrica Kw. 8.8
Dimensione pannelli endotermici sotto il plenum mm 2400 x 290 x 39
Potenza elettrica Kw. 4.4
Potenza elettrica complessiva Kw. 36.6
Temperatura nella fase di verniciatura C. 60° regolabili
Temperatura nella fase di essiccazione C. 185° regolabili
Controllo di temperatura N. 2 sonde di temperatura pt 100
Alimentazione   380 V. 3 fasi + neutro + terra
